РХО - реле ходовых огней (РХО+)

Устройство предназначено для автоматического включения и выключения ходовых огней автомобиля.

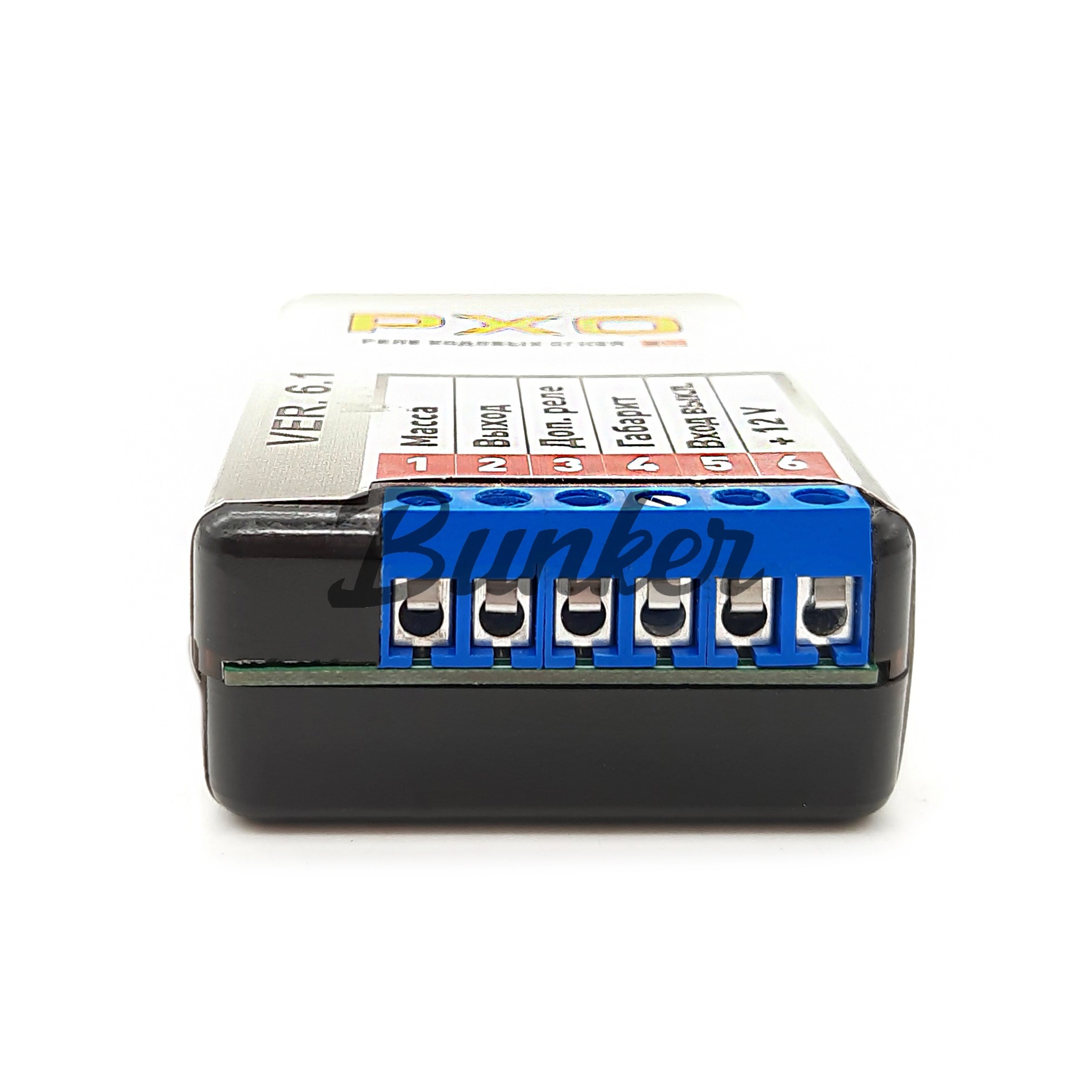

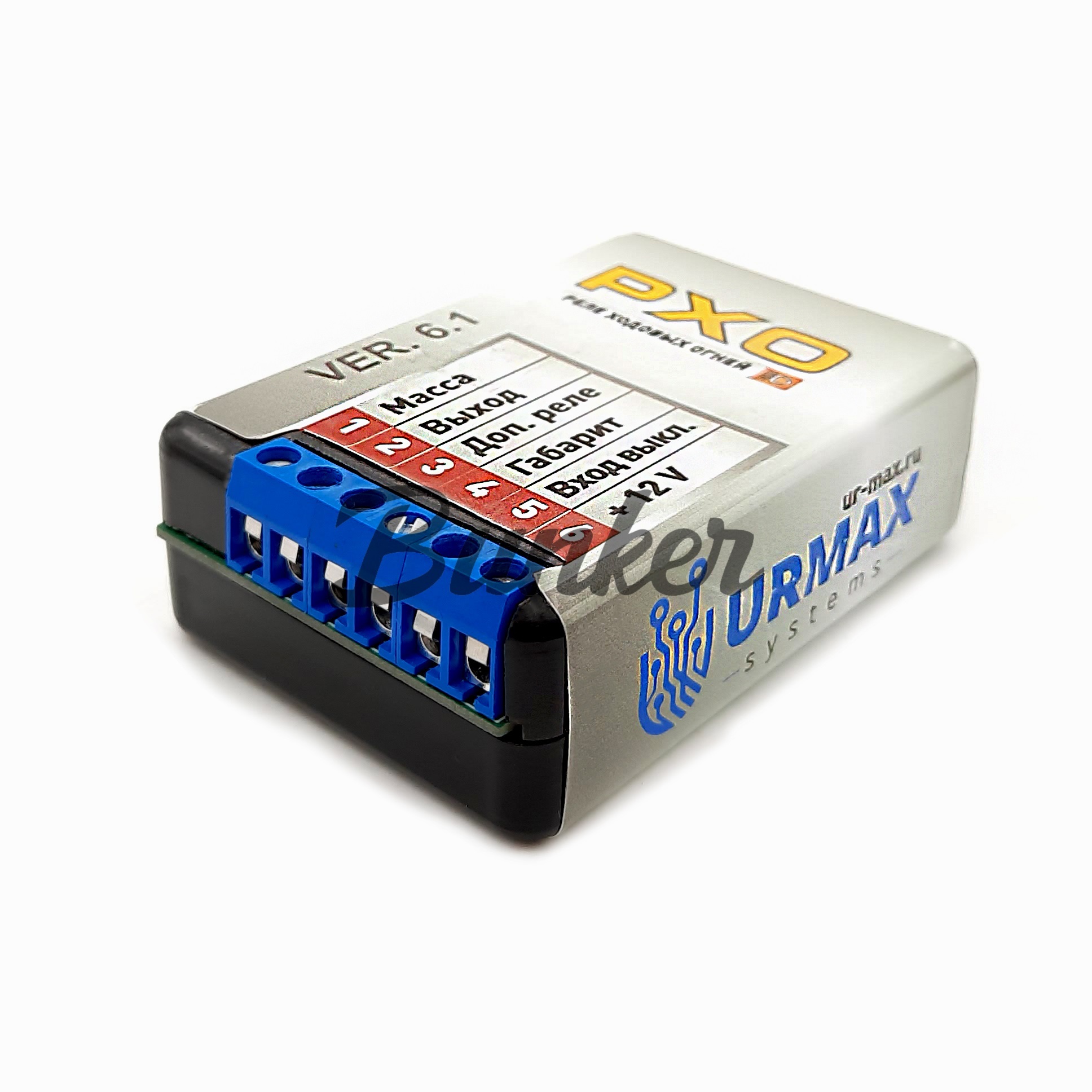

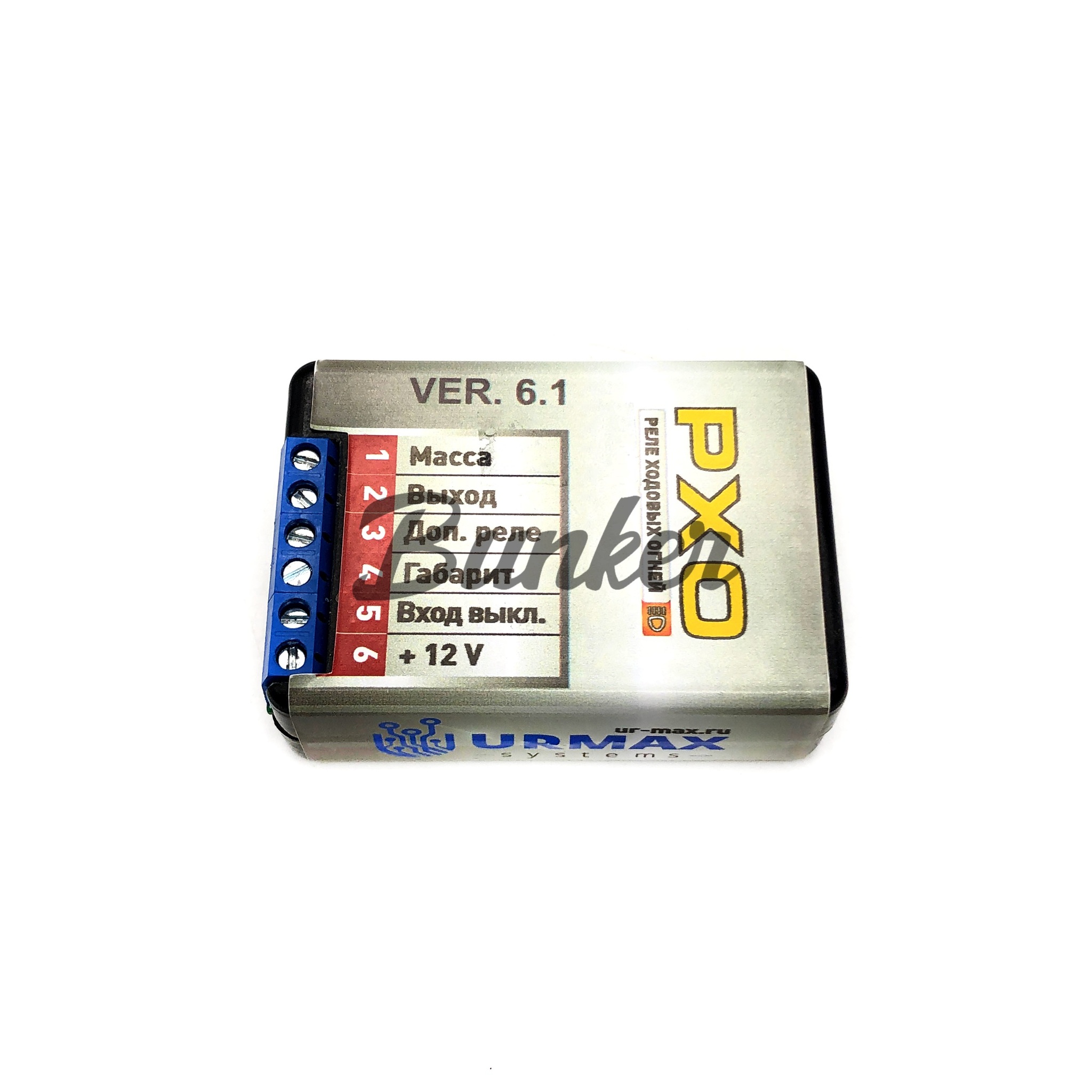

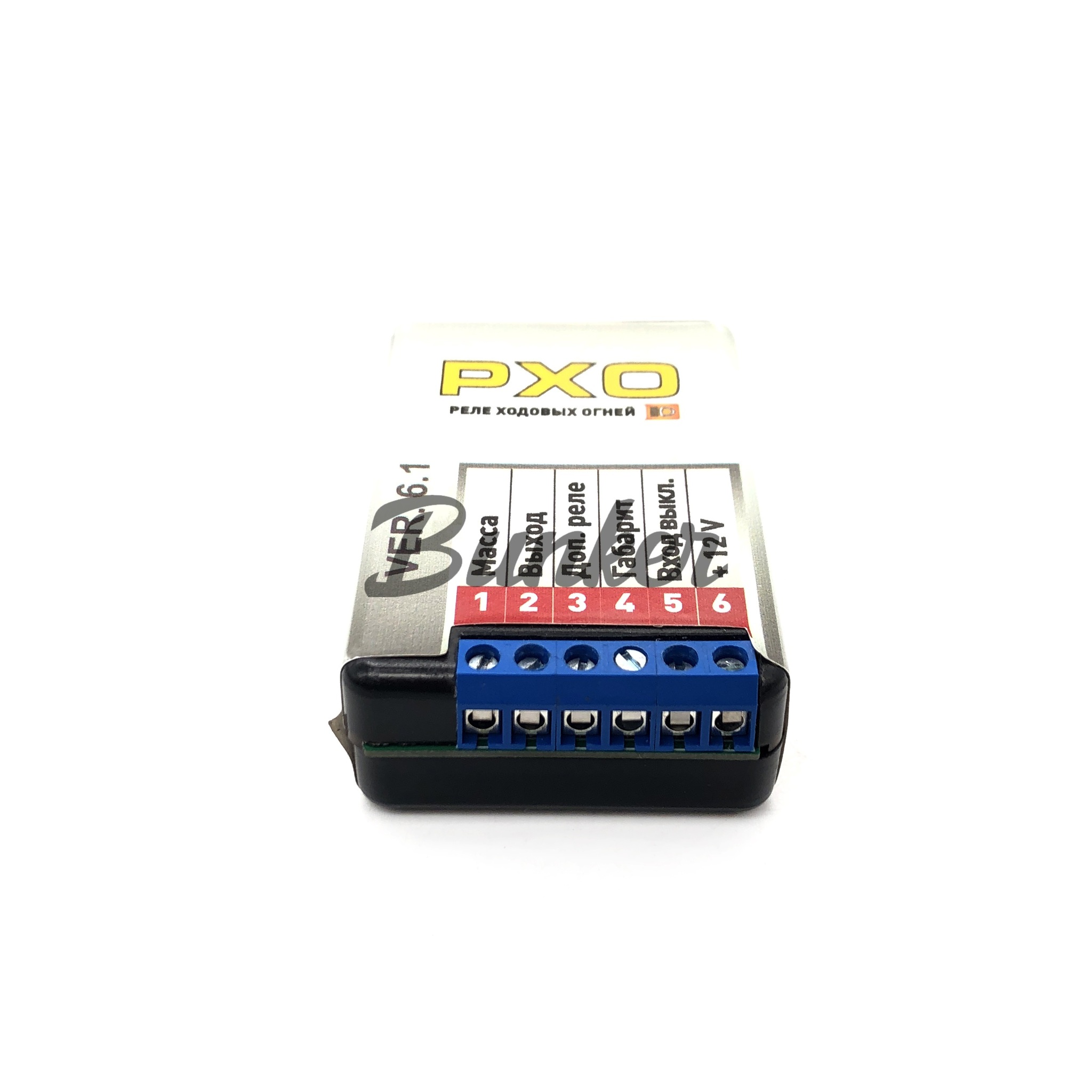

Реле управляет работой галогеновых ламп. Ходовые огни должны соответствовать ГОСТ Р 41.48-2004. Производитель рекомендует использовать лампы дальнего света в качестве ДХО. В активном режиме, реле включает лампы, плавно увеличивая мощность до установленного значения. Устройство имеет 6 контактов (слева направо), кнопку для настройки режимов и светодиод (СД) индикации.

Преимущества использования нашего РХО:

• Более высокое качество комплектующих
• Более низкая цена за счет разделения на два устройства РХО+ и РХО-
• Более долгий срок службы
• Более простая установка от, 3 до 6 проводов
• Подходит к любому автомобилю
• Соответствует ГОСТ Р 41.48-2004
• Не портит внешний вид автомобиля
• Продлевает срок службы галогеновых ламп
• Отсутствие штрафов за не включенный ближний свет
• Экономия потребления энергии, снижает нагрузку на генератор, тем самым снижается расход горючего
• Простое программирование яркости ламп

Работа устройства:

ДХО включаются сразу после подачи напряжения питания и при отсутствии соответствующих сигналов на запрещающих входах. При появлении хотя бы одного запрещающего сигнала ДХО отключатся. Пятнадцать уровней яркости ламп настраивается кнопкой на лицевой стороне устройства. Реле имеет функцию временного отключения ДХО. Для этого необходимо 3 раза включить/выключить габаритные огни в течение 5 секунд. Отключение режима ДХО сопровождается отключением красного светодиода в корпусе РХО и отключением минуса на выходе №3. Для того чтобы повторно включить ДХО достаточно 1раз включить /выключить габаритные огни. При снятии питания временное отключение отменяется.

Тип подключения, активный минус или активный плюс, выбирается в зависимости от схемотехнической реализации системы головного освещения автомобиля. В автомобилях, где реализовано управление как плюсом так и минусом ламп дальнего света, необходимо применение дополнительных электромагнитных реле, которые по сигналу с 3 клеммы РХО будут переключать питание.

При монтаже электронного реле необходимо обеспечить отсутствие контакта с водой и другими техническими жидкостями, а также нагрев внешними источниками тепла. Для безопасности функционирования необходимо обеспечить естественное охлаждение. Для стабильной работы реле, при подключении необходимо использовать медные провода сечением 1.5 мм2.

В цепи питания лампы или питания РХО необходимо наличие плавкого предохранителя соответствующего номинала, но не более 15А.

Технические характеристики:

• Канал рассчитан на нагрузку до 10 А постоянно
• Влагостойкая кнопка для настройки пятнадцати уровней яркости ламп
• Светодиодный индикатор отображения  работы
• Прочный корпус из пластика ABS
• Напряжение питания В: 9 - 15
• Потребляемый ток мА: 10
• Рабочая температура С: от -40 до +80
• Размеры: 65*45*25 мм
