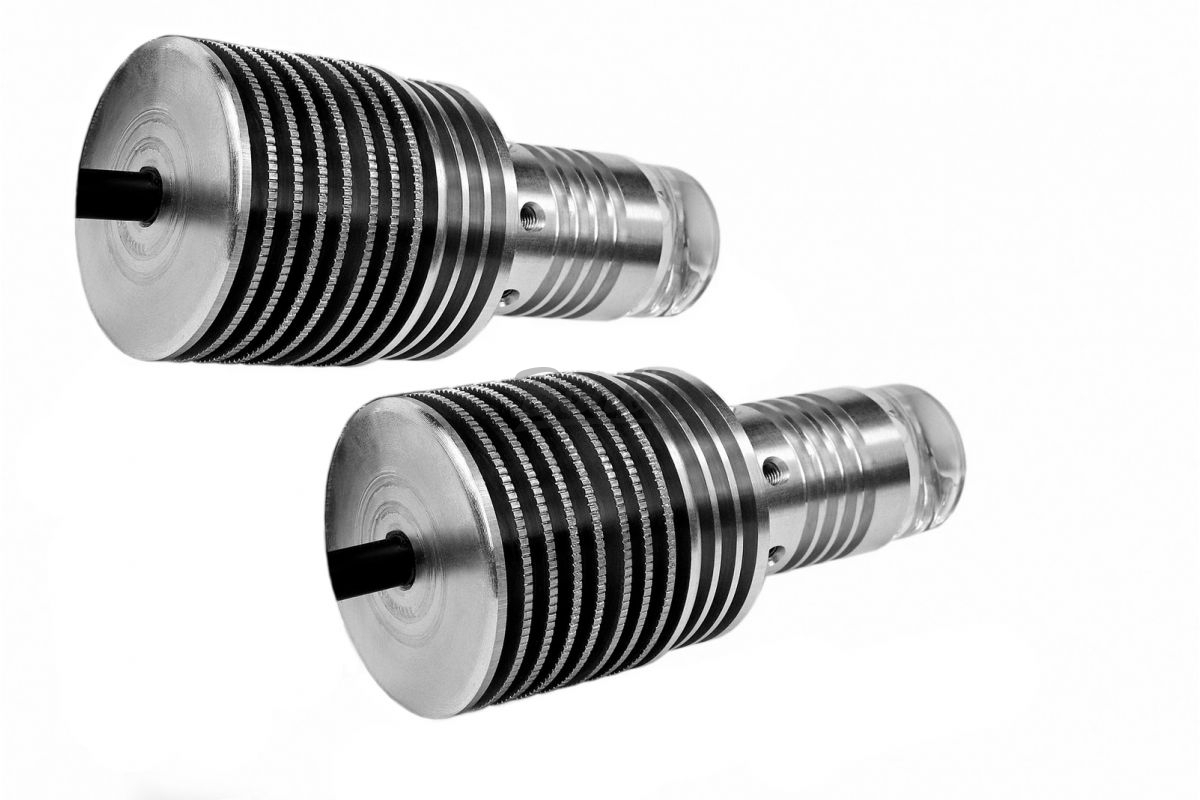

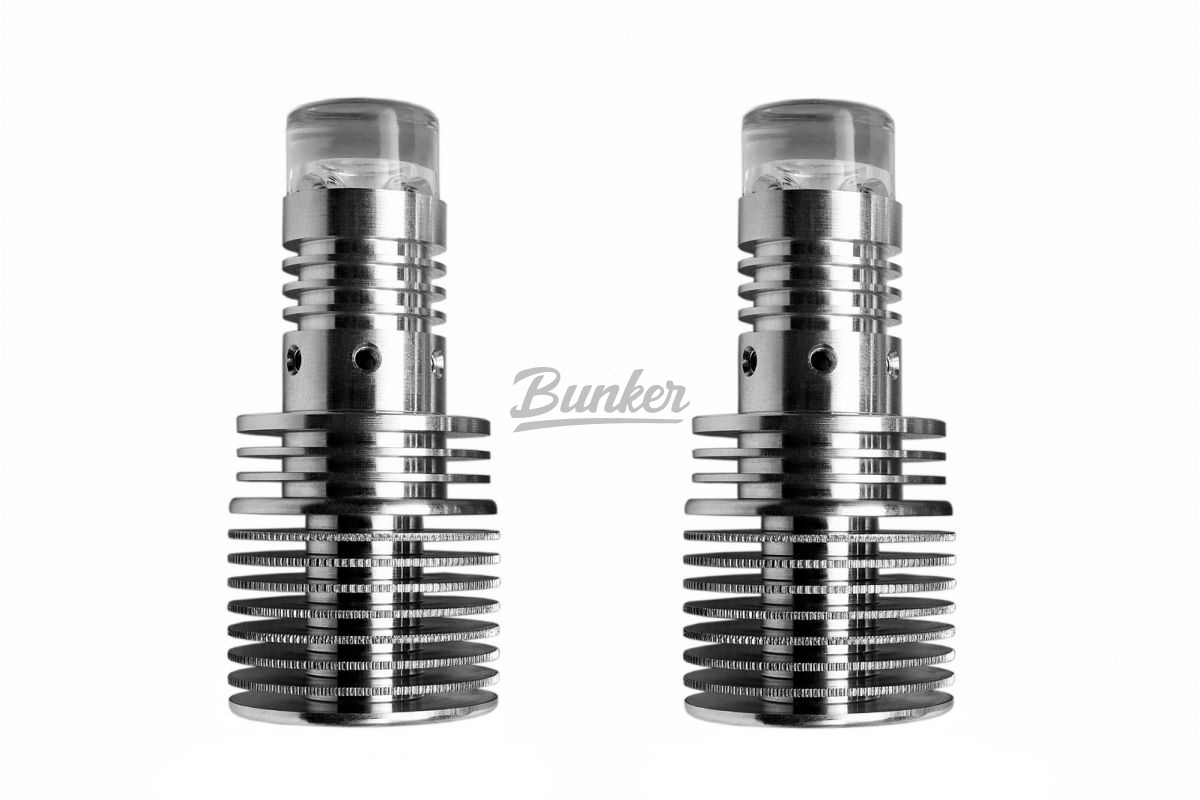

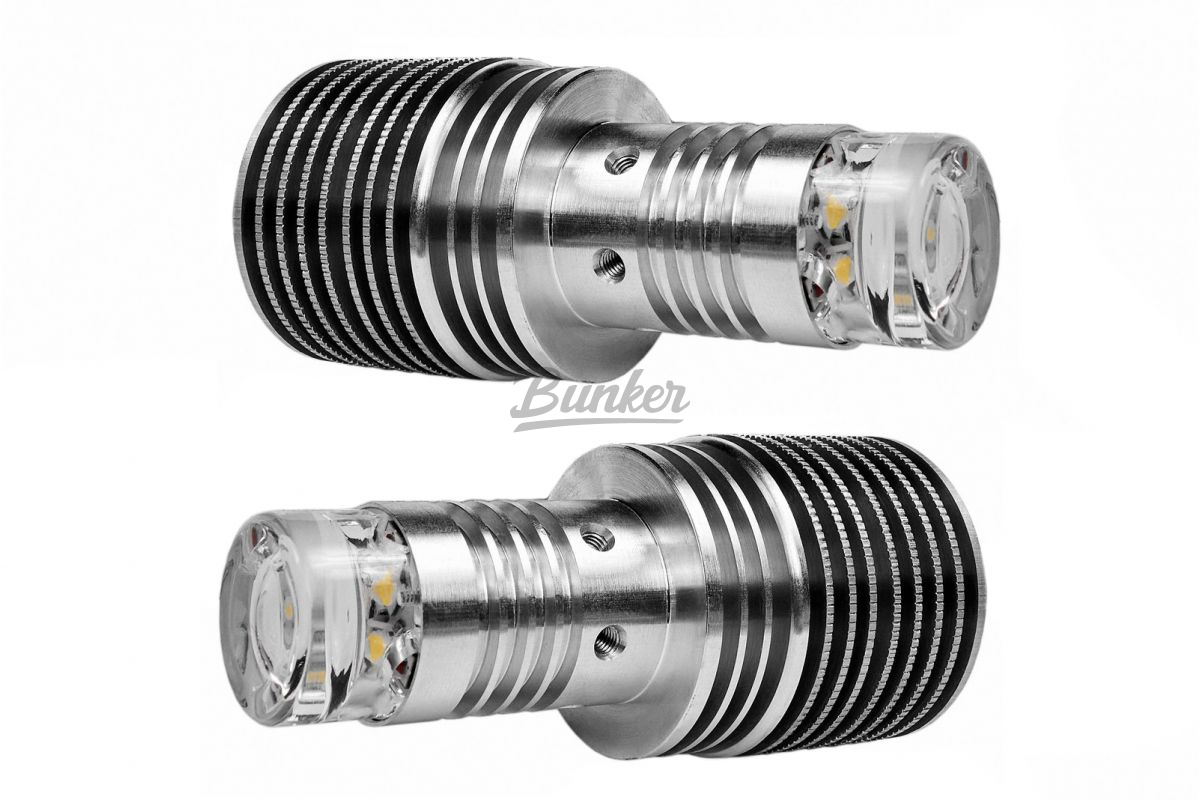

Многофункциональная светодиодная система дневных ходовых огней+сигналов поворота/стробоскоп/габаритов

Функционал: — 10 уровней яркости габаритов, — 2 цветовые схемы ДХО (американский оранжевый и европейский белый — устанавливается владельцем самостоятельно), — 5 эффектов розжига ДХО, — 7 эффектов выключения ДХО, — 4 режима стробоскопа, — режим сброса до заводских настроек.

Многофункциональная светодиодная система, выполняющая функции дневных ходовых огней, габаритных огней, сигнала поворота, дублирования моргания дальним светом а также стробоскопической индикации.

Основу драйвера системы составляет импульсный преобразователь с максимальным выходным током 2,1А и 32-х разрядный микроконтроллер STM32F042. Линейное (аналоговое) управление выходным током светодиодов исключает нежелательные пульсации в борт сети автомобиля.

Каждый драйвер проходит заводскую калибровку.

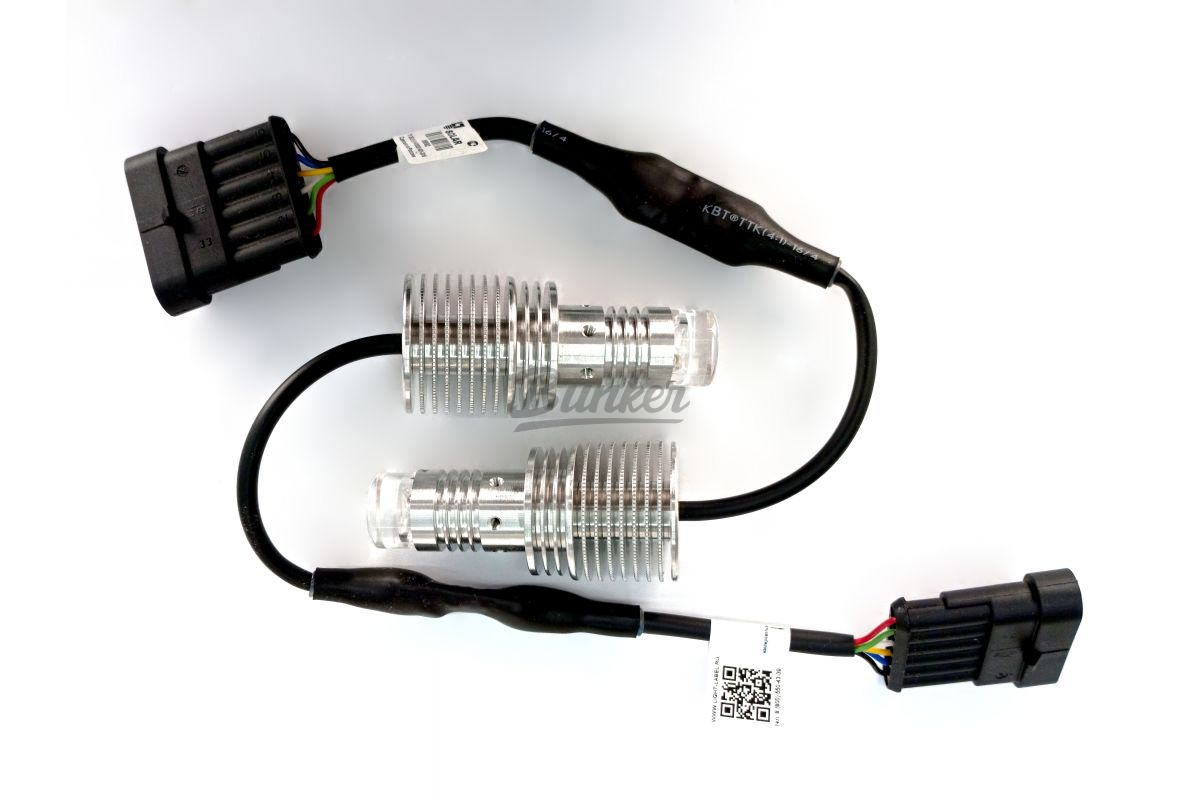

Результат — стабильный выходной ток в широком диапазоне напряжения питания. Еще одной особенностью драйвера является двухпроводное питание светодиодов, включенных по встречно-параллельной схеме — с изменением направления тока (полярности) меняется цвет свечения. С помощью ШИМ-модуляции мы смешиваем цвета и получаем красивые эффекты при переключении режимов работы.

Программное обеспечение построено по принципу модульной системы. Каждый модуль это своего рода функциональный блок.

Блоки независимы друг от друга и имеют следующее функциональное значение:
1. Модуль обработки входных сигналов
2. Модуль обработки ШИМ сигналов
3. Модуль управления яркостью и спецэффектами
4. Модуль Аналого-цифрового преобразователя и ДХО
5. Модуль измерения импеданса линии питания драйвера
6. Модуль системного меню
7. Модуль последовательного интерфейса
